Seko APG500NHH0000 – Dosierpumpe Tekna, 1,5 l/h, 20 bar, PVDF/FPM, 230 VAC

Name: Seko APG500NHH0000 – Dosierpumpe Tekna, 1,5 l/h, 20 bar, PVDF/FPM, 230 VAC
Brand: SEKO S.p.A.
SKU: APG500NHH0000
Price: 780.3 EUR
Availability: InStock

Dávkovací čerpadla Seko Tekna APG500NHH0000 se díky své robustní konstrukci a kvalitnímu zpracování využívají v široké škále odvětví od průmyslu, kde se využívají zejména k dávkování kyselin pro úpravu průmyslových a odpadních vod, odvětví automyček, kde dávkují detergent až po domácnosti, kde upravují pH vody v bazénech. Díky materiálovému provedení PVDF / FPM / PTFE je čerpadlo Seko Tekna APG500NHH0000 schopno čerpat širokou škálu chemikálií i velmi silné kyseliny až do pH 0. (pH 0-7 kyseliny / pH 7 voda / pH 7-14 zásady) Maximální průtok čerpadla je 1.5 l/hod a maximální výtlak je 20 bar, stupeň ochrany je poté IP65.

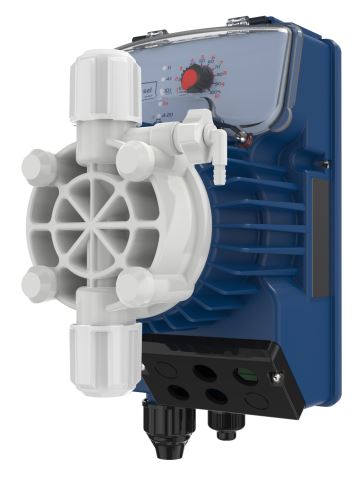

Seko APG500NHH0000 – Dosierpumpe Tekna, 1,5 l/h, 20 bar, PVDF/FPM, 230 VAC (1)

Seko APG500NHH0000 – Dosierpumpe Tekna, 1,5 l/h, 20 bar, PVDF/FPM, 230 VAC (2)

Seko APG500NHH0000 – Dosierpumpe Tekna, 1,5 l/h, 20 bar, PVDF/FPM, 230 VAC (3)

644,9 EUR 780,3 EUR MwSt644,9 EUR / Stk.

Kaufen

Auf Fremdbestand

Persönlich im Shop:Montag 21.9

Schifffahrtsgesellschaften:Dienstag 22.9

Code

APG500NHH0000

Hersteller

SEKO S.p.A.

Wachhund Vergleichen Ich brauche einen Rat Einem Freund empfehlen PresseZu Favoriten hinzufügen

SEKO • TEKNA APG

APG500NHH0000

Analoge proportionale Dosierpumpe • PVDF / FKM-B

SEKO Tekna APG500NHH0000 ist eine elektromagnetische Membran-Dosierpumpe für präzise konstante und proportionale Chemikaliendosierung.

Die analoge APG-Ausführung ermöglicht manuelle konstante Dosierung, Steuerung über 4–20 mA und digitale Impulse, zum Beispiel von einem Wasserzähler. Der Wahlschalter bietet Konstantbetrieb, 4–20 mA, drei Impulsteilungsmodi und Impulsmultiplikation. Der APG-Eingang kann für Niveaukontrolle oder Flow Sensor konfiguriert werden; die Elektronik verfügt außerdem über ein Alarmrelais. Diese Variante verwendet einen PVDF-Kopf, Keramik-Ventilkugeln, eine PTFE-Membran und FKM-B-Dichtungen.

1,5 l/h

Max. Förderstrom

20 bar

Max. Gegendruck

100–240 V AC

Spannungsversorgung

PVDF / FKM-B

Werkstoffausführung

★Hauptvorteile

✓Analoge proportionale Steuerung – einfache Einstellung ohne digitales Menü

✓Konstante Dosierung, 4–20 mA-Steuerung und digitaler Impulseingang

✓Drei Impulsteilungsmodi (1 / 4 / 10) + Impulsmultiplikation

✓Eingang für Niveaukontrolle oder Flow Sensor und Alarmrelais

✓Chemisch beständige Hydraulik – PVDF / FKM-B

✓Hydraulik 500: 0,4 l/h bei 20 bar bis 1,5 l/h bei 6 bar

⚗Typische Anwendungen

✓Industrie- und Prozesswasseraufbereitung

✓Abwasserbehandlung

✓Proportionale Dosierung nach Durchfluss

✓Kühl- und Prozesskreisläufe

✓Schwimmbad- und Kommunaltechnik

✓Dosierung gesteuert durch SPS, 4–20 mA oder Impulssignal

Lieferumfang

Die Pumpe wird mit einem kompletten Installationsset geliefert PVDF passend zur gewählten Werkstoffausführung. Einzelne Komponenten können später auch separat bestellt werden.

IM LIEFERUMFANG

4 m PVC-Saugschlauch

4 × 6 mm

0000090001a

IM LIEFERUMFANG

2 m PE-Druckschlauch

4 × 7 mm

0000090070a

IM LIEFERUMFANG

Fußventil / Filter

Impfventil

Montagefuß

Für horizontale Montage

Wandhalterung

Technische Daten

Leistung und Steuerung

Max. Fördermenge	1,5 l/h
Max. Gegendruck	20 bar
Fördermenge bei 20 bar	0,4 l/h
Fördermenge bei 16 bar	0,8 l/h
Fördermenge bei 10 bar	1,2 l/h
Fördermenge bei 6 bar	1,5 l/h
Max. Hubfrequenz	120 /min
Volumen pro Hub	0,06–0,21 cm³
Versorgung	100–240 V AC, 50/60 Hz
Leistungsaufnahme	15 W
Steuerungsart	analog · konstant / proportional
Analogeingang	4–20 mA
Digitaleingang	Impuls / Wasserzähler
Impulsmodi	Teilung 1 / 4 / 10 + Multiplikation
Niveau / Flow Sensor	JA · ein konfigurierbarer Eingang
Alarmrelais	JA

Konstruktion und Ausführung

Hersteller	SEKO
Baureihe	Tekna APG
HS / CN-Code	841350 / 84135040
Hydraulik	500
Dosierkopf	PVDF
Medienberührter Anschluss	PVDF
Ventilkugeln	Keramik
Membran	PTFE
Dichtungen / O-Ringe	FKM-B
Sauganschluss	4 × 6 mm
Druckanschluss	4 × 7 mm
Installationssatz	PVDF
Befüllung / Entlüftung	Manuelles Befüll- / Entlüftungsventil
Außengehäuse	Glasfaserverstärktes PP
Schutzart	IP65
Pumpenabmessungen (B × T × max. H)	119 × 145 × 257 mm
Gewicht	3,9 kg
Verpackungsabmessungen	295 × 245 × 185 mm

Leistung der Hydraulik 500

Der maximale Förderstrom von 1,5 l/h und der maximale Gegendruck von 20 bar stellen keinen gemeinsamen Arbeitspunkt dar. Mit steigendem Gegendruck sinkt der verfügbare Förderstrom.

Max. Förderstrom

1,5 l/h

Max. Gegendruck

20 bar

Max. Frequenz

120/min

Arbeitspunkte der Hydraulik 500

Förderstrom, Druck und Volumen pro Dosierhub.

20 bar

0,4 l/h

0,06 cm³ / Hub

16 bar

0,8 l/h

0,11 cm³ / Hub

10 bar

1,2 l/h

0,17 cm³ / Hub

6 bar

1,5 l/h

0,21 cm³ / Hub

So lesen Sie die Kennlinie

Beim maximal angegebenen Gegendruck 20 bar wird von der Hydraulik geliefert bei 0,4 l/h. Der höchste angegebene Förderstrom 1,5 l/h entspricht dem Betriebspunkt bei einem Gegendruck von 6 bar. Förderstrom und Gegendruck müssen daher immer gemeinsam betrachtet werden.

Tekna-Hydraulikgrößen

Die aktuelle Hydraulik 500 ist hervorgehoben. Die APG-Reihe verwendet die Hydrauliken 500 / 600 / 603 / 800 / 803.

Parameter	500	600	603	800	803
Max. Fördermenge	1,5 l/h	7 l/h	8 l/h	18 l/h	110 l/h
Max. Gegendruck	20 bar	20 bar	12 bar	16 bar	5 bar
Max. Hübe	120/min	120/min	160/min	300/min	300/min
Saug / Druck	4 × 6 / 4 × 7	4 × 6 / 4 × 7	4 × 6 / 4 × 6	4 × 6 / 4 × 6	8 × 12 / 8 × 12

Werkstoffe und chemische Beständigkeit

Dosierkopf

PVDF

Ventilkugeln

Keramik

Membran

PTFE

Dichtungen

FKM-B

Die Kompatibilität muss stets für die konkrete Chemikalie, Konzentration und Betriebstemperatur geprüft werden.

Chemische Beständigkeit prüfen

Funktionen der SEKO-Tekna-Baureihen

Übersicht der Hauptfunktionen der einzelnen Baureihen. Bei APG ist die analoge proportionale Steuerung über 4–20 mA und Impulssignal hervorgehoben.

Funktion	AKS	AKL	APG	TPG	TPT	TCK	TPR
Analoge Steuerung / Potentiometer	✓	✓	✓	×	×	×	×
Digitale Schnittstelle / Menü	×	×	×	✓	✓	✓	✓
Konstante Dosierung	✓	✓	✓	✓	✓	✓	✓
Niveaueingang	×	✓	✓*	✓	✓	✓	✓
Durchflusssensor-Eingang	×	×	✓*	✓	✓	✓	✓
4–20-mA-Eingang	×	×	✓	✓	✓	×	×
Impulseingang / Wasserzähler	×	×	✓	✓	✓	×	×
Impulsmultiplikation / -teilung	×	×	✓	✓	✓	×	×
PPM-Dosierung	×	×	×	✓	✓	×	×
Timer	×	×	×	✓	✓	✓	×
Wochenprogramm	×	×	×	×	×	✓	×
Batch-Modus	×	×	×	✓	✓	×	×
Statistiken	×	×	×	✓	✓	×	×
Passwortschutz	×	×	×	✓	✓	×	×
Remote Start / Stop	×	×	×	✓	✓	✓	✓
Integrierte pH-/ORP-Regelung	×	×	×	×	✓	×	✓
Temperaturfühler-Eingang	×	×	×	×	✓	×	✓
4–20-mA-Messwertausgang	×	×	×	×	×	×	✓
Alarmrelais	×	×	✓	✓	×	×	✓
Programmierbares Zeitrelais	×	×	×	×	×	✓	×

* Bei APG wird der Eingang konfiguriert als Niveauüberwachung oder Durchflusssensor; es handelt sich nicht um zwei gleichzeitig nutzbare separate Eingänge.

Ersatzteile für APG500NHH0000

Original-Ersatzteile passend zur Hydraulik 500 und Ausführung PVDF / FKM-B. Elektronik und Bedienung sind spezifisch für die analoge APG-Reihe.

KOMPLETTSERVICE

Maintenance kit 500

PVDF / Keramik / FKM-B

EM99106882

DOSIERKOPF

Kompletter Dosierkopf

Ventilsatz

PTFE-Membran

Kompletter Magnetantrieb

Hydraulik 500

EM99107047

ELEKTRISCHER ANSCHLUSS

Kompletter Klemmenblock

Elektrischer Anschluss

EM99106497

SAUGLEITUNG

4 m PVC-Saugschlauch

4 × 6 mm

0000090001a

DRUCKLEITUNG

2 m PE-Druckschlauch

4 × 7 mm

0000090070a

FUSSVENTIL

Fußventil / Filter

Impfventil

Analoge APG-500-Elektronik

100–240 V AC, 50/60 Hz

APG-Frontpanel

Passendes Zubehör

Zubehör für proportionale Steuerung, Niveauüberwachung, sichere Ansaugung und Stabilisierung des APG-Dosiersystems.

ZUBEHÖR

Impuls-Wasserzähler und Durchflussmesser

Für durchflussproportionale Dosierung

ZUBEHÖR

Sauglanze

4×6 mm / FKM-B · zur Mindestniveauüberwachung über den APG-Niveaueingang

9900100087

ZUBEHÖR

Multifunktionsventil

FKM-B / 4×7 mm

EM99106740

SEKO Tekna APG Bestellschlüssel

SEKO setzt den APG-Bestellcode aus sieben Feldern zusammen. Die Konfiguration dieser Pumpe APG500NHH0000 ist blau hervorgehoben.

Feld 1

Feld 2

Feld 3

Feld 4

Feld 5

Feld 6

Feld 7

APG

500

000

Feld 1 · Modell
APG	Analoge proportionale Dosierpumpe

Feld 2 · Hydraulik
Code	Max. Druck	Max. Fördermenge	Hübe/min	Saug	Druck
500	20 bar	1,5 l/h	120	4/6	4/7
600	20 bar	7 l/h	120	4/6	4/7
603	12 bar	8 l/h	160	4/6	4/6
800	16 bar	18 l/h	300	4/6	4/6
803	5 bar	110 l/h	300	8/12	8/12

Feld 3 · Versorgung
N	100–240 V AC, 50/60 Hz
O	24 V AC, 50/60 Hz

O = 24 V AC ist im aktuellen Programm für APG603 vorgesehen.

Feld 4 · Medienberührter Teil
Code	Gehäuse	Anschluss	Kugeln	Membran
H	PVDF	PVDF	Keramik	PTFE
A	PVDF · AUTO DEGAS	PVDF	Keramik	PTFE
I	AISI 316L	AISI 316L	AISI 316L	PTFE
C	Car Wash special	PVDF	Car Wash special	PTFE

A = automatisch entgasender PVDF-Kopf; verfügbar für ausgewählte Hydrauliken 600 / 603 / 800.

B / C sind spezielle Car-Wash-Varianten, die nur für ausgewählte Hydrauliken und Installationssätze verfügbar sind.

Feld 5 · Installationssatz
H	PVDF
P	PVDF-T
0	Ohne Installationssatz

Feld 6 · Dichtungen / Sondervariante
0	FKM-B
1	EPDM
2	PTFE · elastomer-free
3	FFKM
B	FKM-B · Car Wash
C	EPDM · Car Wash

B / C sind spezielle Car-Wash-Varianten, die nur für ausgewählte Hydrauliken und Installationssätze verfügbar sind.

Feld 7 · Optionale Ausführung
000	Standardausführung

So lesen Sie APG500NHH0000APG = Analoge proportionale Dosierpumpe · 500 = 1,5 l/h / 20 bar · N = 100–240 V AC, 50/60 Hz · H = PVDF · H = PVDF · 0 = FKM-B · 000 = Standardausführung

Verfügbarkeit der Konfigurationen: die Felder können nicht beliebig kombiniert werden. Im aktuellen Programm ist 24 V AC für APG603 vorgesehen; AUTO DEGAS ist für die Hydrauliken 600 / 603 / 800 verfügbar. FFKM und spezielle B / C-Varianten sind nur für ausgewählte Hydrauliken und Kombinationen verfügbar. Der AISI-316L-Kopf wird standardmäßig ohne Kunststoff-Installationssatz kombiniert.

Die richtige APG-Ausführung prüfen lassen?

Senden Sie uns Medium, Konzentration, Temperatur, gewünschte Fördermenge, Betriebsdruck und Art der externen Steuerung. Wir prüfen Hydraulik, Werkstoffe, Impuls- / 4–20-mA-Steuerung und geeignetes Zubehör.

Chemische Beständigkeit Anfrage senden

Hlava	PVDF
Instalační sada	PVDF
Kategorie	Čerpadla
Koule	Keramika
Krytí	IP65
Max. Průtok	1,5 l/h
Max. Výtlak	20 bar
Membrána	PTFE
Rozměry	231 x 119 x 145,4
Těsnění	FPM
Typ	Analogová
Výrobce	SEKO S.p.A.
Zdvih / min	120
Napětí	230 V
Hadička	4 x 6
