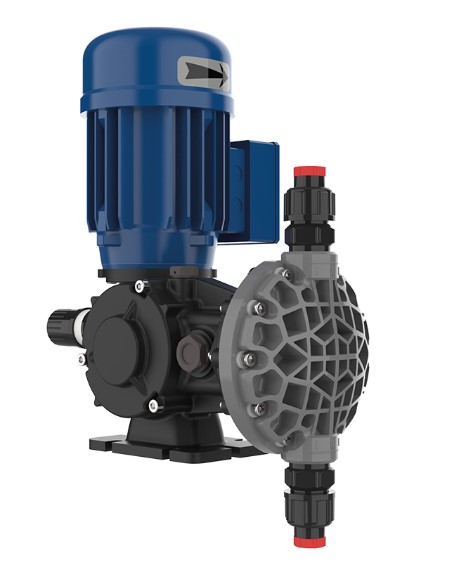

Seko MS1C165C34L4000 – Motorpumpe Feder, 500 l/h, 3 bar, PVC/FPM, 0,55 kW, 400 V
Auf Fremdbestand
SEKO • SPRING MS1
MS1C165C34L4000
Motorbetriebene mechanische Membran-Dosierpumpe • 500 l/h • 3 bar • PVC / EPDM
SEKO Spring MS1C165C34L4000 ist eine motorbetriebene mechanische Membran-Dosierpumpe mit Federrückstellung für präzise und sichere Chemikaliendosierung in Industrie- und Wasseraufbereitungsanwendungen.
Diese Ausführung verwendet eine Membran Ø165 mm, einen 6 mm Hub und 116 Hübe/min. Die Katalogleistung beträgt 500 l/h bei 3 bar. Die Förderleistung lässt sich mechanisch über die Hublänge von 0–100% einstellen.
500 l/h
Maximale Förderleistung
3 bar
Maximaler Druck
116/min
Hubfrequenz
PVC / EPDM
Werkstoffausführung
★Hauptvorteile
✓Mechanisch betätigte PTFE-Membran für sichere, stopfbuchslose Dosierung
✓Federrückstellmechanismus in robustem Aluminiumgehäuse
✓Manuelle Fördermengenregelung über 0–100% Hublänge
✓500 l/h bei maximalem Betriebsdruck von 3 bar
✓PVC-Kopf · Keramik-Kugeln · PTFE-Membran · EPDM-Dichtungen
✓0,6 kW · 1-phasig · 230 V AC · 50 Hz · 80-B14 · IP55
⚗Typische Anwendungen
✓Trink-, Prozess- und Abwasseraufbereitung
✓Dosierung von Säuren, Laugen, Koagulanten und Desinfektionsmitteln
✓Industrielle Dosier- und Neutralisationsanlagen
✓Kühl- und Kesselwasserbehandlung
✓Prozesslinien mit kontinuierlicher mechanischer Dosierung
✓Anwendungen mit robuster, leckagefreier motorbetriebener Membranpumpe
Konfiguration dieser Ausführung
Bei der motorbetriebenen Spring-MS1-Baureihe sind Mechanik, Hydraulik, Motor und Art der Hubverstellung zu unterscheiden. MS1C165C34L4000.
MECHANISMUS
Spring MS1 · MembranpumpeFederrückstellung · Grundmontage · M · S1
MS1C165C34L4000
HYDRAULIK
Ø165 mm · Hub 6 mm116 Hübe/min · 500 l/h · 3 bar · C · 165 · C
MS1C165C34L4000
MEDIENBERÜHRTE TEILE
PVC / Keramik / PTFE / EPDM34
MS1C165C34L4000
MOTOR UND REGELUNG
0,6 kW · 1-phasig230 V AC · 50 Hz · 80-B14 · IP55 · Manuell per Stellknopf · L4 / 0
MS1C165C34L4000
Technische Daten
Leistung und Mechanik
| Maximale Förderleistung | 500 l/h |
| Maximaler Betriebsdruck | 3 bar |
| Membrandurchmesser | 165 mm |
| Nennhublänge | 6 mm |
| Hubfrequenz | 116 Hübe/min |
| Übersetzung | 12:1 |
| Fördermengenregelung | manuell per Stellknopf · 0–100% Hublänge |
| Sauganschluss | BSPF 1" |
| Druckanschluss | BSPF 1" |
Konstruktion und Motor
| Hersteller / Baureihe | SEKO / Spring MS1 |
| Produktcode | MS1C165C34L4000 |
| HS / CN | 841350 / 84135040 |
| Dosierkopfgehäuse | PVC |
| Ventilkugeln | Keramik |
| Membran / Sitze | PTFE / PTFE |
| O-Ringe | EPDM |
| Motor | 0,6 kW · 1-phasig |
| Spannungsversorgung | 230 V AC · 50 Hz |
| Motorschutzart | IP55 |
| Gewicht | 13,5 kg |
| Verpackungsmaß | 520 × 350 × 590 mm |
| Kopfausführung | Standard |
| Optionale Ausführung | Standard |
Hydraulikfamilie C165 – Katalogpunkte
Alle drei Varianten verwenden eine Membran Ø165 mm und einen Hub von 6 mm. Sie unterscheiden sich in Hubfrequenz und maximaler Förderleistung. Die aktuelle Variante C ist blau hervorgehoben.
Hydraulikvarianten C165
C165A
Basisvariante der Familie C165
230 l/h
5 bar · 58 Hübe/min
C165B
Mittlere Leistung derselben Hydraulik
330 l/h
5 bar · 78 Hübe/min
C165C · aktuelle Ausführung
Höchste Leistung der Familie C165
500 l/h
3 bar · 116 Hübe/min
Alle drei Varianten verwenden dieselbe Membran Ø165 mm und denselben Hub von 6 mm. Der Unterschied liegt in der Hubfrequenz des Mechanismus und damit in der maximal erreichbaren Förderleistung.
Mechanik C165
Die Hydraulikfamilie C165 verwendet eine Membran Ø165 mm und einen Hub von 6 mm.
| Variante | Hubfrequenz | Förderleistung | Druck |
|---|---|---|---|
| A | 58 | 230 l/h | 5 bar |
| B | 78 | 330 l/h | 5 bar |
| C | 116 | 500 l/h | 3 bar |
Werkstoffe und chemische Beständigkeit
Dosierkopf
PVCVentilkugeln
KeramikMembran / Sitze
PTFE / PTFEO-Ringe
EPDMDie Verträglichkeit muss immer für das konkrete Medium, die Konzentration und die Betriebstemperatur geprüft werden.
Chemische Beständigkeit prüfenÜbersicht der Standardbaureihe Spring MS1
Hydraulikgrößen der Standardbaureihe MS1. Die aktuelle Familie C165 ist blau hervorgehoben.
| Hydraulik | Membran | Hub | Förderleistung A / B / C | Max. Druck | Standardmotor |
|---|---|---|---|---|---|
| A064 | 64 mm | 2 mm | 5,5 / 8 / 11 l/h | 10–16 bar* | 0,2 kW |
| A094 | 94 mm | 2 mm | 20 / 26 / 40 l/h | 10–16 bar* | 0,2 kW |
| B108 | 108 mm | 4 mm | 60 / 80 / 120 l/h | 10–16 bar* | 0,2 kW |
| C138 | 138 mm | 6 mm | 155 / 220 / 310 l/h | 7 bar | 0,4 kW |
| C165 | 165 mm | 6 mm | 230 / 330 / 500 l/h | 3–5 bar | 0,4 kW |
Die Förderleistung lässt sich stufenlos mit dem mechanischen Stellknopf einstellenDie Standardausführung 0 verwendet eine manuelle Hublängenverstellung. Mit dem mechanischen Stellknopf kann der Membranhub von 0–100% verändert und damit die Dosierleistung ohne Änderung der Motorfrequenz eingestellt werden. Für automatische Regelung wird Ausführung L mit AKTUA-Linearantrieb verwendet.
Ersatzteile für MS1C165C34L4000
Vollständige Übersicht der hydraulischen und mechanischen Serviceteile passend zu C165 · Ø165 mm · 6 mm Hub · 116 Hübe/min · PVC / EPDM.
Empfohlenes Service-Minimum: Für die regelmäßige Wartung sollten Membran, Saugventil und Druckventil verfügbar sein; zusätzlich sind die wichtigsten Mechanikteile aufgeführt.
MEMBRAN
Membran Ø165 mmSpring MS1 · C165
MS1MX165
DOSIERKOPF
Dosierkopf Ø165 mmPVC / EPDM
MS1CT16534
KOMPLETTER KOPF
Kompletter Kopf Ø165 mmPVC / EPDM
MS1TC16534
SAUGVENTIL
SaugventilPVC / EPDM
PS2SV08934
DRUCKVENTIL
DruckventilPVC / EPDM
PS2DV08934
MECHANISMUS
Gehäuse des S1-Mechanismus116 Hübe/min
9900109041
MECHANISMUS
Stopfen-/Kappensatz des MechanismusS1 / S2
9900109057
MECHANISMUS
Exzenter-Lagersatz116 Hübe/min
9900109019
MECHANISMUS
Abdeckung des S1-MechanismusS1
9900109015
MECHANISMUS
Exzentersatz6 mm · 116 Hübe/min
9900109028
MECHANISMUS
Stellspindelsatz6 mm
9900109046
MECHANISMUS
Schneckenradsatz12:1
9900109039
MECHANISMUS
Antriebswellensatz6 mm
9900109051
MECHANISMUS
DosierkopfhalterØ165 mm
9900109052
Geeignetes Zubehör für MS1C165C34L4000
Das Zubehör ist nach Förderleistung, Druck, Anschlüssen und Werkstoffausführung dieser Pumpe ausgewählt.
GEGENDRUCK / ÜBERDRUCK
Einstellbares Gegendruck-/Überdruckventil500 l/h · 3 bar · 1"
BV44208010T
SAUGFILTRATION
Y-Filter auf der Saugseite1" · PVC
FYP3230080_A
AUTOMATISCHE REGELUNG
Elektrischer AKTUA-Antriebautomatisch · AKTUA-Linearantrieb
SAL025M00000
AKTUA-SCHNITTSTELLE
Montageschnittstelle für Spring MS1C165
SA99106001
DURCHFLUSSKALIBRIERUNG
Kalibriergefäß 5 l342–570 l/h
CP0500B96EA0B
SEKO Spring MS1 Bestellschlüssel
Der Bestellcode der Standardbaureihe Spring MS1 besteht aus zehn Feldern. Die Konfiguration dieser Pumpe ist blau hervorgehoben.
Feld 1
Feld 2
Feld 3
Feld 4
Feld 5
Feld 6
Feld 7
Feld 8
Feld 9
Feld 10
M
S1
C
165
C
34
L4
0
0
0
| Feld 1 · Pumpentyp | |
|---|---|
| M | Membranpumpe |
| Feld 2 · Mechanismus | |
|---|---|
| S1 | Federrückstellung |
| Feld 3 · Hublänge | |
|---|---|
| A | 2 mm |
| B | 4 mm |
| C | 6 mm |
| Feld 4 · Membrandurchmesser | |
|---|---|
| 064 | Ø064 mm |
| 094 | Ø094 mm |
| 108 | Ø108 mm |
| 138 | Ø138 mm |
| 165 | Ø165 mm |
| Feld 5 · Frequenz / Übersetzung | |
|---|---|
| A | 58 Hübe/min · 24:1 |
| B | 78 Hübe/min · 18:1 |
| C | 116 Hübe/min · 12:1 |
| Feld 6 · Dosierkopf | |
|---|---|
| 21 | SS316L / SS316L / PTFE / FPM |
| 24 | SS316L / SS316L / PTFE / EPDM |
| 31 | PVC / Keramik / PTFE / FPM |
| 34 | PVC / Keramik / PTFE / EPDM |
| 41 | PVDF / Keramik / PTFE / FPM |
| 44 | PVDF / Keramik / PTFE / EPDM |
| 51 | PP / Keramik / PTFE / FPM |
| 54 | PP / Keramik / PTFE / EPDM |
| Feld 7 · Motor | |
|---|---|
| S0 | ohne Motor |
| A4 | 0,2 kW · 3-phasig · 230–400 V AC · 50/60 Hz · 63-B14 |
| C4 | 0,4 kW · 3-phasig · 230–400 V AC · 50/60 Hz · 71-B14 |
| H4 | 0,2 kW · 1-phasig · 230 V AC · 50 Hz · 71-B14 |
| L4 | 0,6 kW · 1-phasig · 230 V AC · 50 Hz · 80-B14 |
| Feld 8 · Hubverstellung | |
|---|---|
| 0 | Manuell per Stellknopf |
| L | Automatisch · AKTUA-Linearantrieb |
| Feld 9 · Anpassung | |
|---|---|
| 0 | Standard |
| H | High pressure |
| Feld 10 · Optional | |
|---|---|
| 0 | Standard |
| 2 | Für S0: Motoradapter-Kit |
Lesen dieses Codes: M = Membranpumpe · S1 = Federrückstellung · C = 6 mm · 165 = Ø165 mm · C = 116 Hübe/min · 34 = PVC/EPDM · L4 · 0 · 0 · 0.
Möchten Sie die richtige Spring-MS1-Ausführung prüfen?
Senden Sie uns Medium, Konzentration, Temperatur, benötigte Förderleistung, Betriebsdruck, gewünschte Spannungsversorgung und die Information, ob die Hubverstellung manuell oder automatisch über AKTUA erfolgen soll. Wir prüfen Hydraulik, Werkstoffe und Bestellcode.
| Délka zdvihu | 6 mm |
| Kategorie | Čerpadla |
| Krytí | IP55 |
| Max. Průtok | 500 l/h |
| Max. Teplota | 40 °C |
| Max. Výtlak | 3 bar |
| Membrána | PTFE |
| Hlava | PVC |
| Motor | 0.55 kW |
| Napětí | 230 V |
| O-kroužek | EPDM |
| Průměr membrány | 165 mm |
| Připojení | 1" G F |
| Sedla | PTFE |
| Typ | Membránové |
| Ventily | Keramika |
| Výrobce | SEKO S.p.A. |
| Zdvih / min | 116 |
