Seko TPG603NAH0000 - Dávkovací čerpadlo Tekna - TPG 603 - PVDF/FKM-B 100÷240 VAC, digitální dávkovací čerpadlo s automatickým odplyňováním

Name: Seko TPG603NAH0000 - Dávkovací čerpadlo Tekna - TPG 603 - PVDF/FKM-B 100÷240 VAC, digitální dávkovací čerpadlo s automatickým odplyňováním
Brand: SEKO S.p.A.
SKU: TPG603NAH0000
Price: 781.6 EUR
Availability: InStock

646,0 EUR 781,6 EUR MwSt646,0 EUR / Stk.

Kaufen

Auf Lager > 3 Stk.

Persönlich im Shop:morgen

Schifffahrtsgesellschaften:übermorgen

Code

TPG603NAH0000

, External analogue 4 – 20 mA or digital pulse signal from water meter

Hersteller

SEKO S.p.A.

Wachhund Vergleichen Ich brauche einen Rat Einem Freund empfehlen PresseZu Favoriten hinzufügen

SEKO • TEKNA TPG

TPG603NAH0000

Digitale Multifunktions-Dosierpumpe • automatische Entlüftung • PVDF / FKM-B

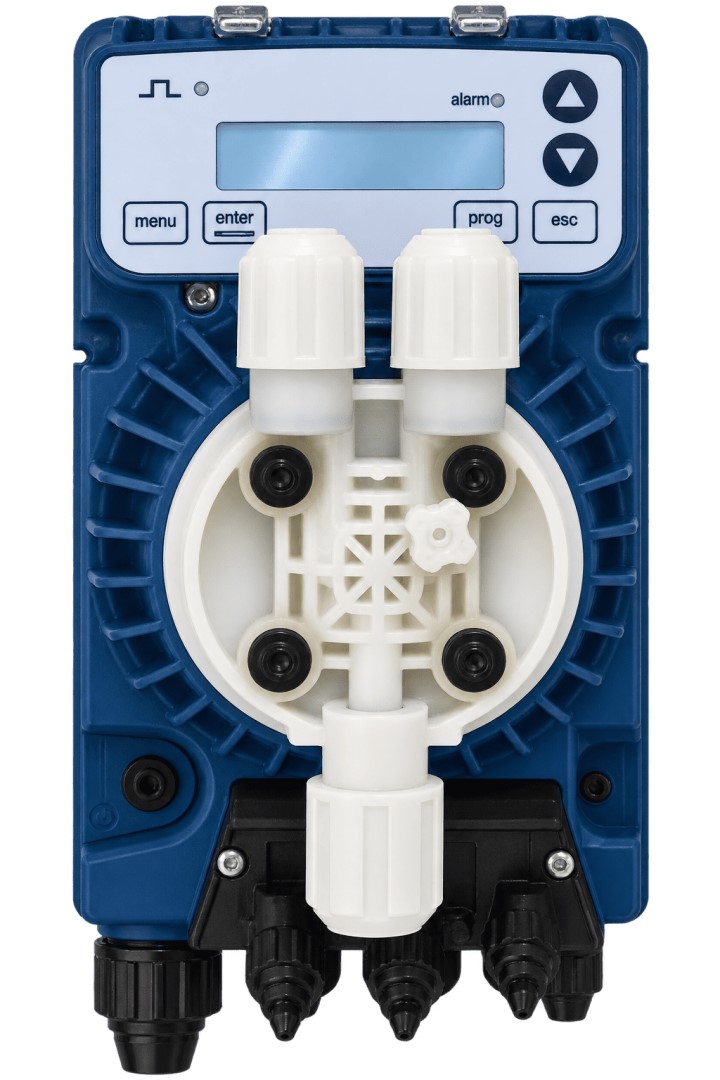

SEKO Tekna TPG603NAH0000 ist eine elektromagnetische Membrandosierpumpe mit einem automatisch entlüftenden Dosierkopf. Sie ist für präzise konstante und proportionale Dosierung ausgelegt, insbesondere wenn das Medium während des Betriebs Gas freisetzt und ein Standardkopf die stabile Ansaugung verlieren kann.

Digitale Ausführung TPG unterstützt die Steuerung über 4–20 mA, digitale Impulse z. B. von einem Wasserzähler, 1:n- und n:1-Modi, PPM-Dosierung, Batch und Timer. Die Elektronik verfügt außerdem über einen Niveaueingang, einen Durchflusssensor-Eingang, ein Alarmrelais und externes Start/Stop. Diese Variante verwendet einen automatisch entlüftenden Dosierkopf PVDF, keramische Ventilkugeln, PTFE-Membran und Dichtungen FKM-B.

4 l/h @ 12 bar

Katalog-Betriebspunkt

AUTO DEGAS

Automatische Entlüftung

100–240 V AC

Spannungsversorgung

PVDF / FKM-B

Werkstoffausführung

★Hauptvorteile

✓Automatisch entgasender PVDF-Dosierkopf für Medien mit Neigung zur Gasbildung

✓Multifunktionale digitale Steuerung – konstante und proportionale Dosierung

✓Steuerung 4–20 mA, Impulse, PPM, 1:n, n:1, Batch, Timer, Statistik und Passwort

✓Eingang für Niveausonde und Durchflusssensor, Alarmrelais und externer Start/Stop

✓Hydraulik 603: Referenzleistung von 4 l/h bei 12 bar bis 8 l/h bei 2 bar

✓Komplettes PVDF-Installationsset im Lieferumfang

⚗Typische Anwendungen

✓Natriumhypochlorit (NaOCl) und andere ausgasende Medien

✓Wasserstoffperoxid und andere oxidierende / desinfizierende Lösungen, die Gasblasen bilden

✓Desinfektion von Trink-, Prozess- und Schwimmbadwasser

✓Abwasserbehandlung und Kläranlagen

✓Durchflussproportionale Dosierung

✓Dosierung über SPS oder Prozesssignal

AUTOMATISCHE ENTLÜFTUNG

Ideale Lösung für Natriumhypochlorit und andere ausgasende Medien

Der automatisch entlüftende Dosierkopf führt Gas aus dem Flüssigkeitsbereich ab und hilft der Pumpe, die korrekte Dosierung ohne regelmäßiges manuelles Entlüften aufrechtzuerhalten oder wiederherzustellen. Er ist besonders für Anwendungen vorgesehen, bei denen sich Gasblasen im Medium, in der Saugleitung oder im Dosierkopf bilden können.

Wichtig für die Auslegung

SEKO gibt für den automatisch entlüftenden Dosierkopf eine mögliche Reduzierung des tatsächlichen Förderstroms um bis zu 20 %. Die Leistung muss daher unter Berücksichtigung des Mediums, der freigesetzten Gasmenge, der Saugbedingungen und des Gegendrucks bewertet werden.

Warum ist AUTO DEGAS für Natriumhypochlorit geeignet?

Natriumhypochlorit (NaOCl) ist ein typisches Beispiel für ein ausgasendes Medium. Während Lagerung und Dosierung kann die Lösung nach und nach Gas freisetzen; die entstehenden Blasen können sich in der Saugleitung oder im Dosierkopf sammeln. Bei einer Membrandosierpumpe wird das Gas während des Arbeitshubs komprimiert, sodass die Pumpe weniger Flüssigkeit fördern, die Ansaugung verlieren oder im Extremfall gasblockiert werden kann.

1 · AUSGASEN DES MEDIUMS

NaOCl und andere reaktive Lösungen können während des Betriebs Gasblasen bilden.

2 · BLASEN IN SAUGLEITUNG / KOPF

Gas kann sich in der Saugleitung und Dosierkammer ansammeln und eine verringerte Dosiermenge oder eine Gasblockade verursachen.

3 · AUTOMATISCHE ENTLÜFTUNG

Der AUTO-DEGAS-Kopf hilft, Gas abzuführen, und ermöglicht der Pumpe ohne manuellen Eingriff weiter zu dosieren.

Hinweis: bei Natriumhypochlorit geht es nicht um das Fördern von gasförmigem Chlor. Das praktische Problem ist das Ausgasen der Lösung selbst und die Bildung von Blasen. Das gleiche Prinzip kann auch bei Wasserstoffperoxid und anderen zur Gasbildung neigenden Medien relevant sein. Prüfen Sie die chemische Beständigkeit von PVDF / PTFE / FKM-B stets für die konkrete Konzentration und Temperatur.

Lieferumfang

Die Pumpe wird mit einem Installationssatz geliefert PVDF. Die unten aufgeführten Komponenten entsprechen der Hydraulik 603, Dichtungen FKM-B und dem Installationssatz dieser Ausführung; der automatisch entlüftende Dosierkopf ist Bestandteil der Pumpe.

IM LIEFERUMFANG

4 m PVC-Saugschlauch

4 × 6 mm

0000090001a

IM LIEFERUMFANG

2 m PE-Druckschlauch

4 × 6 mm

RIC0153022a

IM LIEFERUMFANG

Fußventil / Filter

Impfventil

Montagefuß

Für horizontale Montage

Wandhalterung

Technische Daten

Leistung und Steuerung

Max. Förderstrom	8 l/h
Max. Gegendruck	12 bar
Förderstrom bei 12 bar	4 l/h
Förderstrom bei 10 bar	5 l/h
Förderstrom bei 8 bar	6 l/h
Förderstrom bei 2 bar	8 l/h
Max. Hubfrequenz	160 Hübe/min
Volumen pro Hub	0,42–0,83 cm³
Einfluss der automatischen Entlüftung	SEKO gibt eine mögliche Reduzierung des tatsächlichen Förderstroms um bis zu 20 % an (abhängig vom Medium und den Betriebsbedingungen)
Spannungsversorgung	100–240 V AC, 50/60 Hz
Leistungsaufnahme	20 W
Analogeingang	4–20 mA
Digitaleingang	Impuls / Wasserzähler
Niveaueingang	JA
Durchflusssensor-Eingang	JA
Alarmrelais	JA
Externes Start / Stop	JA
Kommunikation	Standardmäßige digitale TPG-Schnittstelle
Weitere Funktionen	1:n / n:1, PPM, Timer, Batch, Statistiken, Passwort

Konstruktion und Ausführung

Hersteller	SEKO
Baureihe	Tekna TPG
HS-/CN-Code	841350 / 84135040 (Dosier- und Proportionalpumpen)
Hydraulik	603
Dosierkopf	PVDF – automatisch entlüftend
Anschluss des Flüssigkeitsbereichs	PVDF
Ventilkugeln	Keramik
Membran	PTFE
Dichtungen / O-Ringe	FKM-B
Sauganschluss	4 × 6 mm
Druckanschluss	4 × 6 mm
Installationssatz	PVDF
Ansaugen / Entlüften	Automatische Entlüftung des Dosierkopfs
Außengehäuse	Glasfaserverstärktes PP
Schutzart	IP65
Pumpenabmessungen (B × T × max. H)	119 × 145 × 257 mm
Gewicht	3,4 kg
Verpackungsabmessungen	295 × 245 × 185 mm

Leistung der Hydraulik 603 mit automatischer Entlüftung

Der maximale Förderstrom 8 l/h und der maximale Gegendruck 12 bar stellen keinen gemeinsamen Betriebspunkt dar. Mit steigendem Gegendruck sinkt der verfügbare Förderstrom. Bei der AUTO-DEGAS-Ausführung dient die Kennlinie als Referenzcharakteristik der Hydraulik; der tatsächliche Förderstrom wird auch vom Ausgasen des Mediums und den Saugbedingungen beeinflusst.

Max. Förderstrom

8 l/h

Max. Gegendruck

12 bar

Max. Frequenz

160/min

Betriebspunkte der Hydraulik 603

Förderstrom, Druck und Volumen pro Dosierhub.

12 bar

4 l/h

0,42 cm³ / Hub

10 bar

5 l/h

0,52 cm³ / Hub

8 bar

6 l/h

0,63 cm³ / Hub

2 bar

8 l/h

0,83 cm³ / Hub

So lesen Sie die Kennlinie
Der automatisch entlüftende Dosierkopf führt kontinuierlich Gas ab; abhängig vom Medium kann der tatsächliche Förderstrom unter der Referenz-Hydraulikkurve liegen.

Beim maximal angegebenen Gegendruck 12 bar wird von der Hydraulik geliefert bei 4 l/h. Der höchste angegebene Förderstrom 8 l/h entspricht dem Betriebspunkt bei einem Gegendruck von 2 bar. Förderstrom und Gegendruck müssen daher immer gemeinsam betrachtet werden.

Tekna-Hydraulikgrößen

Aktuelle Hydraulik 603 ist hervorgehoben. Hydraulik 300 ist eine spezielle Low-Flow-Ausführung.

Parameter	300*	500	600	603	800	803
Max. Förderstrom	1 l/h	1,5 l/h	7 l/h	8 l/h	18 l/h	110 l/h
Max. Gegendruck	5 bar	20 bar	20 bar	12 bar	16 bar	5 bar
Max. Hübe	60/min	120/min	120/min	160/min	300/min	300/min
Ansaugung / Druck	4 × 6 / 4 × 7	4 × 6 / 4 × 7	4 × 6 / 4 × 7	4 × 6 / 4 × 6	4 × 6 / 4 × 6	8 × 12 / 8 × 12

* TPG300 ist eine spezielle Niedrigdurchfluss-Variante für sehr kleine Dosiermengen.

Werkstoffe und chemische Beständigkeit

Dosierkopf

PVDF – AUTO DEGAS

Ventilkugeln

Keramik

Membran

PTFE

Dichtungen

FKM-B

Die Kompatibilität ist stets für die konkrete Chemikalie, Konzentration und Betriebstemperatur zu prüfen. Die automatische Entlüftung ist besonders für ausgasende Medien wie Natriumhypochlorit geeignet, bei denen Gasblasen die Ansaugung und Dosierstabilität beeinträchtigen können.

Chemische Beständigkeit prüfen

Funktionen der SEKO-Tekna-Baureihen

Übersicht der Hauptfunktionen der einzelnen Baureihen. Bei TPG sind auch die an der Pumpenelektronik verfügbaren Steuer- und Sicherheitseingänge hervorgehoben.

Funktion	AKS	AKL	APG	TPG	TPT	TCK	TPR
Analoge Steuerung / Potentiometer	✓	✓	✓	×	×	×	×
Digitale Schnittstelle / Menü	×	×	×	✓	✓	✓	✓
Konstante Dosierung	✓	✓	✓	✓	✓	✓	✓
Niveaueingang	×	✓	✓*	✓	✓	✓	✓
Durchflusssensor-Eingang	×	×	✓*	✓	✓	✓	✓
4–20-mA-Eingang	×	×	✓	✓	✓	×	×
Impulseingang / Wasserzähler	×	×	✓	✓	✓	×	×
Impulsmultiplikation / -teilung	×	×	✓	✓	✓	×	×
PPM-Dosierung	×	×	×	✓	✓	×	×
Timer	×	×	×	✓	✓	✓	×
Wochenprogramm	×	×	×	×	×	✓	×
Batch-Modus	×	×	×	✓	✓	×	×
Statistiken	×	×	×	✓	✓	×	×
Passwortschutz	×	×	×	✓	✓	×	×
Remote Start / Stop	×	×	×	✓	✓	✓	✓
Integrierte pH-/ORP-Regelung	×	×	×	×	✓	×	✓
Temperaturfühler-Eingang	×	×	×	×	✓	×	✓
4–20-mA-Messwertausgang	×	×	×	×	×	×	✓
Alarmrelais	×	×	✓	✓	×	×	✓
Programmierbares Zeitrelais	×	×	×	×	×	✓	×

* Bei APG wird der Eingang konfiguriert als Niveauüberwachung oder Durchflusssensor; es handelt sich nicht um zwei gleichzeitig nutzbare separate Eingänge.

Ersatzteile für TPG603NAH0000

Original-Serviceersatzteile für Hydraulik 603 mit automatisch entlüftendem Dosierkopf PVDF / Keramik / PTFE / FKM-B. Bei dieser Ausführung müssen Teile verwendet werden, die speziell für den entlüftenden Dosierkopf vorgesehen sind.

AUTO DEGAS · KOPF

Kompletter automatisch entlüftender Dosierkopf

PVDF / Keramik / FKM-B · für 600 / 603 / 800

EM99106870

AUTO DEGAS · VENTILE

Ventilsatz Ansaugung / Druck / Entlüftung

PVDF / Keramik / FKM-B · 4 × 6 mm

EM99106924

MEMBRAN

PTFE-Membran

Für Hydraulik 600 / 603 / 800

EM99106975

MAGNETANTRIEB

Kompletter Magnetantrieb

Hydraulik 603

EM99107046

ELEKTRONIK

Digitalelektronik TPG 603

100–240 V AC · Standard-TPG

TPG-Tastatur

ELEKTRISCHER ANSCHLUSS

Kompletter Klemmenblock

APG / TPG / ATL / TCK

EM99106497

KOPFABDECKUNG

Dosierkopfabdeckung 603

Hydraulik 603 / 800 · Satz mit 5 Stk.

Fußventil / Filter

Impfventil

Passendes Zubehör

Zubehör für Proportionalsteuerung, Niveauüberwachung, sichereres Ansaugen und Stabilisierung des Dosiersystems. Prüfen Sie die chemische Beständigkeit des Zubehörs stets für das dosierte Medium.

ZUBEHÖR

Impuls-Wasserzähler und Durchflussmesser

Für durchflussproportionale Dosierung

ZUBEHÖR

Sauglanze mit Niveauüberwachung

4×6 mm / FKM-B · nutzt den TPG-Niveaueingang

9900100087

ZUBEHÖR

Multifunktionsventil

FKM-B / 4×6 mm

EM99106740

ZUBEHÖR

Durchflusssensor PVDF / FKM-B

Überwachung der tatsächlichen Dosierimpulse · 4×6 / 8×12 mm

EM99106783

SEKO Tekna TPG Bestellschlüssel

SEKO setzt den Bestellcode aus sieben Feldern zusammen. Die Konfiguration dieser Pumpe ist blau hervorgehoben.

Feld 1

Feld 2

Feld 3

Feld 4

Feld 5

Feld 6

Feld 7

TPG

603

000

Feld 1 · Modell
TPG	Digitale multifunktionale proportionale Dosierpumpe

Feld 2 · Hydraulik
300	5 bar · 1 l/h · 60/min · 4 × 6 / 4 × 7 · special Low Flow
500	20 bar · 1,5 l/h · 120/min · 4 × 6 / 4 × 7
600	20 bar · 7 l/h · 120/min · 4 × 6 / 4 × 7
603	12 bar · 8 l/h · 160/min · 4 × 6 / 4 × 6
800	16 bar · 18 l/h · 300/min · 4 × 6 / 4 × 6
803	5 bar · 110 l/h · 300/min · 8 × 12 / 8 × 12

Feld 3 · Spannungsversorgung
N	100–240 V AC, 50/60 Hz
O	24 V AC, 50/60 Hz
L	12 V DC

Feld 4 · Flüssigkeitsberührter Teil
H	PVDF · PVDF-Anschlüsse · Keramikkugeln · PTFE-Membran
A	PVDF · automatische Entlüftung · Keramikkugeln · PTFE-Membran
I	AISI 316L · AISI-316L-Anschlüsse · AISI-316L-Kugeln · PTFE-Membran

A = automatisch entlüftender PVDF-Dosierkopf. Im aktuellen SEKO-Programm 2026 ist er bei TPG für die Hydrauliken 600, 603 und 800 verfügbar.

Feld 5 · Installationssatz
H	PVDF
P	PVDF-T
X	PVDF · Impfventil 1,5 bar
0	Ohne Installationssatz

Feld 6 · Dichtungen / Sonderwerkstoffausführung
0	FPM / FKM-B
1	EPDM
2	PTFE / elastomerfrei
3	FFKM
B	FKM-B · Car Wash
C	EPDM · Car Wash

B/C = vom Hersteller definierte Car-Wash-Varianten, verfügbar bei ausgewählten Hydrauliken.

Feld 7 · Optionale Ausführung
000	Standardausführung
0M0	Modbus RTU / RS485 · separate Kommunikationsvariante
0X0	ATEX · separate ATEX-Ausführung

Verfügbarkeit der Konfigurationen: die einzelnen Werte des Bestellschlüssels können nicht beliebig kombiniert werden. Bei der Variante A ist der automatisch entlüftende Dosierkopf Bestandteil der Pumpenkonfiguration; im Programm 2026 sind bei TPG die Hydrauliken 600, 603 und 800 verfügbar. Modbus ist eine separate Kommunikationsvariante und ATEX eine separate zertifizierte Ausführung.

Möchten Sie die richtige Ausführung prüfen?

Senden Sie uns Medium, Konzentration, Temperatur, gewünschten Förderstrom und Betriebsdruck. Wir prüfen Hydraulik, chemische Beständigkeit, Eignung der automatischen Entlüftung, Steuerungsart und Zubehör.

Chemische Beständigkeit Anfrage senden
